※ 概 述

本設備是一種新穎的離心機，可廣泛適用于印染、造紙、輕工、化工、化纖、制藥、制革、礦山、釀造、食品、煤塵、電鍍、飲料業等各類工業污水及城市生活污水處理中的污泥脫水，各類需固液分離和澄清處理工藝也同樣適用。

本機具有設計合理、結構緊湊、連續生產、耗電少，只要操作維修人員按本說明書的規程進行安裝、操作使用、維護保養，一定能取得較理想的經濟效益和環境效益。

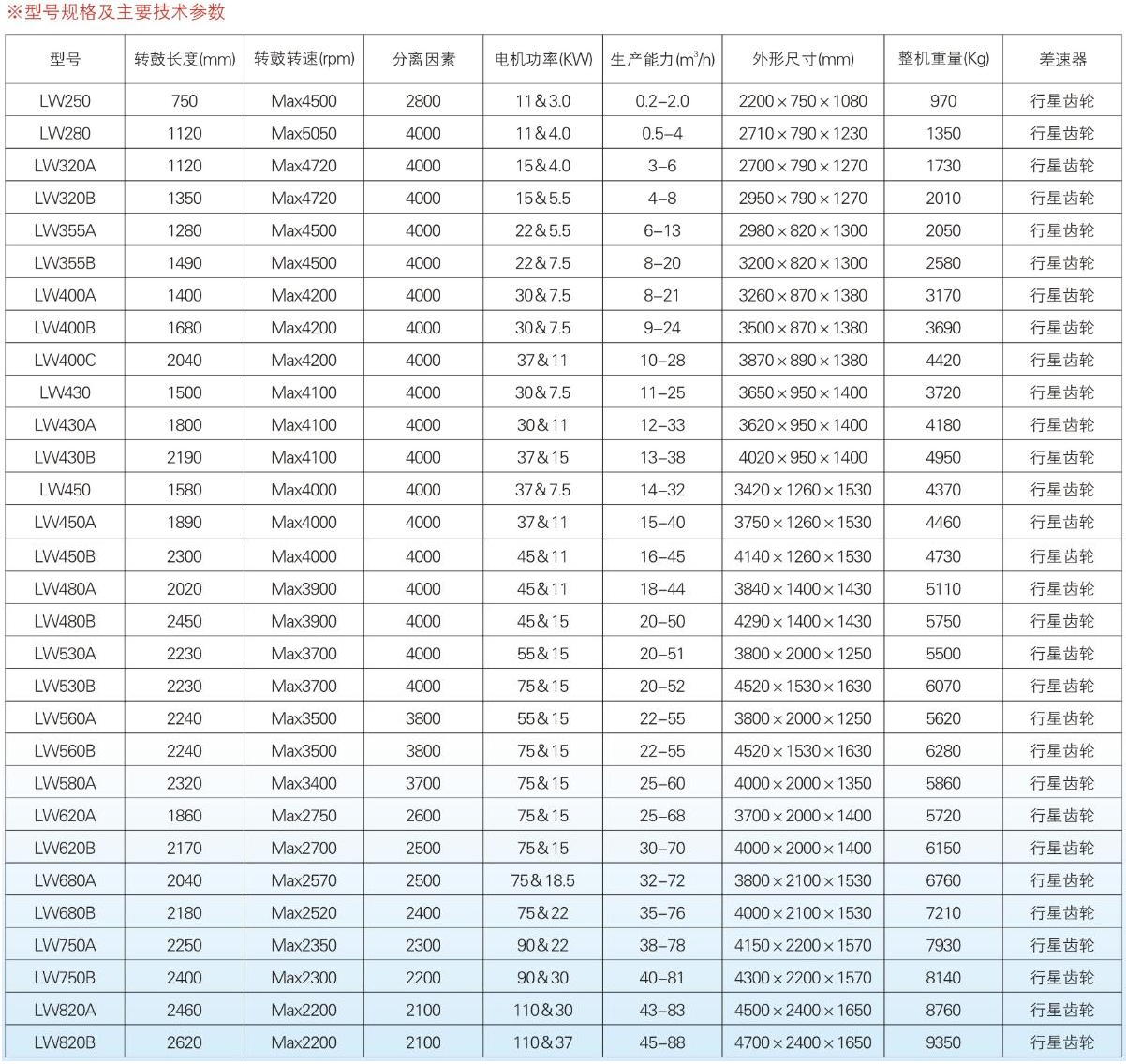

※ 離心機的型號說明

例：LW350×1500—A（或B、C、D其中一種）

“L”—表示離心機      “W”—表示臥式

“350”—表示轉鼓直徑 “1500”—表示長度

“A”—表示粗顆粒及纖維

“B”—表示粗細相結合顆粒

“C”—表示細顆粒與活性污泥

“D”—表示其它特殊物料

注：A、B、C、D分別表示螺旋體結構型式。

※ 結構及工作原理

（一）結構

1、擺線差速器：通過它和其上主皮帶輪、差速皮帶輪、轉鼓和輸料螺旋保持恒定的差速；以便濾渣排出。如更換皮帶輪可改變差速。

2、輸料螺旋：圓柱段與圓錐段的導程不一，以便分離的濾渣盡快推至到出渣口，它與轉鼓保持一定的差速，可以超前或滯后。

3、轉鼓：由碳鋼或不銹鋼制成，其上有出液口和出渣口，分圓柱體和圓錐體兩部份，兩者的長度比例根據濾液的清澈度和濾渣的含水率要求有所不同。

4、機座：型鋼焊接而成，以彈簧、橡皮減振裝置懸于基礎支架上。

（二）工作原理

本機由轉鼓、螺旋輸送器、擺線差速器及動力，潤滑系統等主要部分組成。轉鼓、螺旋輸送器同向高速旋轉，轉鼓與螺旋輸送器在擺線齒輪差速器的作用下速差0-35轉/分。分離原液經進料管進入高速轉動的轉鼓內，在離心力的作用下，液中質量大的懸浮物迅速地向筒壁積聚。分離后的濾液由進液管進入水室分離排出。沉渣由螺旋輸送器推送到轉筒的圓錐端經出渣口排出。調整大端蓋上的調節閥出水口位置，可以改變?yōu)V液含量和出渣干濕度。

（三）結構說明

3.1、轉鼓：高速旋轉的轉鼓建立離心力場，混合液體在這里得到分離，根據排渣與分離的要求，轉鼓設計成錐段和柱段兩部分，為適應難排出物料的排渣要求，本廠還設計有雙錐角轉鼓。

3.2、螺旋：為使沉降到轉鼓壁上的固體能連續不斷地推向錐轉口的排渣口，離心機設螺旋推料器，該螺旋以0～35轉/分的差轉速（根據物料情況調整）與轉鼓同向旋轉。

3.3、差速器：為使螺旋與轉鼓之間的差轉速能夠保持穩定，離心機設計了差速器。
